污水处理的主要建设形式为地上式，占地面积较大，土地资源浪费严重，不可避免地会对周围环境和居民生活产生一些不良影响。随着城市化进程的快速发展和城区外扩，原规划在城市边缘的污水处理厂逐渐被城市包围。因此，亟需一种环境友好、土地资源节省的污水处理厂建设形式以解决目前的困境。
地下式污水处理厂发展相对较晚，近年来，随着相关技术的发展，在一些环境要求较高、用地紧张的大城市，已逐步开始建设地下式污水处理厂。地下污水处理厂由于处于地下全封闭状态，对周围环境的影响较小、协调性强、可节约土地资源、防止周边土地贬值，特别适合在土地资源高度紧张、环境要求高的地区建设。
一、广州市最大地下污水处理厂——石井净水厂
石井净水厂是广州市占地面积最大的全地埋式污水处理厂，占地面积14.68公顷，处理源于白云二线、环城高速至白云区界以北区域的污水，日处理量高达30万吨/天。
一期污水处理主体工艺采用改良A2/O+高效沉淀池工艺，二期采用改良A2/O+V型滤池工艺，出水水质达到国标一级A排放标准，出水水质均优于地表Ⅴ类水。
石井净水厂始终坚持现代化生态型水厂管理理念，对标行业先进标准，借鉴行业先进经验，加强内部管理提升、技术改造，水厂管理日趋精细规范。
二、张家港金港污水处理厂
张家港金港污水处理厂是江苏省首座全地下式污水处理厂，占地面积36亩，2010年9月动工，2012年年底投运。设计总规模5万m3/d，一期规模2.5万 m3/d，实际运行规模1.4~1.5万m3/d，服务面积130万km2，服务人口20多万。2016年共处理污水5.6万m3，COD削减量为862t，氨氮削减量为168t，总磷削减量为21t。

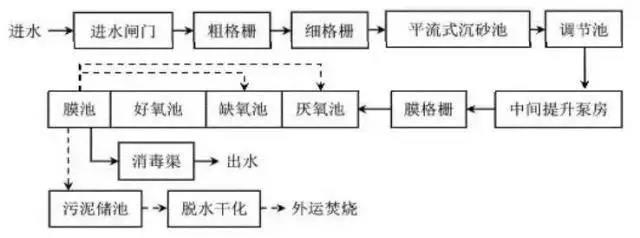

主体工艺采用AAO+MBR工艺，出水水质执行一级A排放标准。污泥采用离心浓缩脱水，干化后外运焚烧。
该污水厂地上部分布局合理，景观优美，作为科普教育既定，定期向市民开放，展示现代化的污水处理工艺流程，宣传建设生态文明城市的理念。
三、合肥塘西河再生水厂
合肥市塘西河再生水厂服务面积788公顷，服务人口约15万，设计规模3.5万m3/d（一期0.5万m3/d，二期3万m3/d），二期于2012年投运，是塘西河“五管齐下”综合治理工程的重要组成部分。
塘西河厂70%服务区域为新建的雨污分流制管网，进水COD浓度约250~350 mg/L，TN约20~30 mg/L，TP约4.5~5 mg/L。水厂主体工艺采用倒置式AAO+MBR工艺，出水指标同时满足GB18918-2002一级A排放标准和GB/T18921-2002娱乐性景观用水标准。污泥离心浓缩脱水后外运集中处理处置。
该厂采用半地下式建设方式，所有处理构筑物合成一体埋于地下，其上设检修空间并以绿化覆盖。
四、昆明市第十水质净化厂
昆明市第十水质净化厂位于昆明市官渡区东二环以东、石虎关立交东北，占地3.93公顷，2013年7月通水投运，全地下式布置形式。
污水处理采用AAO+MBR工艺，污泥处理采用储泥池+离心脱水+外运。
十厂设计规模15万m3/d，最大流量19万m3/d，再生水处理规模4.5万m3/d，服务面积20.34平方公里，服务人口43万人。十厂出水执行国家一级A排放标准，尾水排至海明河。
五、昆明市第十一水质净化厂
昆明市第十一水质净化厂位于昆明市官渡区虹桥立交东南侧，归十路南侧、一号路西侧，占地4.07公顷，采用全地下布置形式。
污水厂设计规模6万m3/d（校核规模8万m3/d，雨季处理能力12万m3/d），现状实际运行3~4万m3/d，另配套建设近期0.5万m3/d，远期3万m3/d的再生水处理设施。该厂于2013年1月动工，2015年5月建成，2015年10月通水，2016年8月正式投运，服务面积19.3km2，服务人口16万人。
工艺采用倒置AAO生物反应池+高效沉淀池+V型滤池，没有选用MBR工艺。该厂初沉池一般停运，在雨季作为调蓄池，可减少暴雨径流对污水厂生化系统的冲击，保证运营安全，生化处理后的二沉池较长，水力停留时间3.3 h，出水控制在10 mg/L以下。深度处理采用斜板沉淀+V型滤池+紫外消毒，出水标准达到一级A排放标准排入东白沙河，再生水采用次氯酸钠消毒回用，污泥采用离心脱水至80%后外运。
六、昆明经开区普照水质净化厂
普照厂位于昆明经济技术开发区普照村昆石高速、宝象河和小普路之间地块，占地面积约6.6公顷，服务面积63.3km2，服务人口15.35万人。
普照厂采用MSBR工艺，预处理后的污水进入MSBR生物反应池生化处理。采用全地下式布置形式，污水厂土建工程设计规模按远期10万m3/d一次建成，设备按一期5万m3/d配置，实际运行水量为4万m3/d，再生水处理一期规模4万m3/d，远期规模8万m3/d。工程自2013年8月开工建设，2014年12月完成主体工程建设并顺利通水调试，2015年10月正式通水，2015年12月投运。
七、南三环水务
中原环保股份有限公司南三环水务分公司（简称“南三环水务”）位于河南省郑州市，服务范围为南三环以南、南水北调总干渠以北、京广铁路以西区域，服务面积16平方公里，占地面积78亩。总设计污水处理规模10万m3/日，采用前置缺氧段AAO脱氮除磷工艺，深度处理采用高效沉淀池+V型滤池+次氯酸钠消毒工艺，出水水质执行河南省《贾鲁河流域水污染物排放标准》。该项目被列入国家水污染防治“十二五”规划，2011年和2012年连续两年被列为省级重点工程，2014年8月建成试运行，工程投资概算为50750.08万元。
南三环水务采用半地下式建设，是河南省首家半地下式城市污水处理厂。将生产区主要构筑物合建成一个集约化水池，在其上部建造一个高约4.25m的大型钢筋混凝土箱体，箱体长247.5m，宽127m。箱体的底板即为水池的顶板，形成一个二层的半地下式空间结构，上层为巡视操作层，下层为水池结构，箱体顶板覆土1.5m以种植绿化植物。在箱体顶部建有“中水主题公园”，公园所用景观用水为处理消毒过再经进一步强化脱色除浊后的中水。
南三环水务独特的建设方式，不仅有效节约用地，而且实现了市政污水处理厂建设与城市绿化景观的和谐统一，是一家与自然环境和谐共处的现代化、花园式、半地下、集约化污水处理企业。南三环水务在七里河上游兴建，对加快郑州市城市基础设施建设，解决南三环以南区域污水排放问题，改善郑州市区南部地下水及地表水环境，提高居民生活质量，确保淮河流域污染治理目标实现具有重要的现实意义。
八、河滨再生水厂
河滨再生水厂位于河滨公园靠南明河处。可用地块面积18497m2(27.75亩)。
河滨再生水厂现状为公园，规划不允许地上有跟公园无关的建筑。由于地形高差较大，为了有效利用地形，减少土方量和边坡支护费用，再生水厂设置为地下四层，西北角地形高差大（17m）的地方设置成局部四层，其余较平坦的地方地下2层。再生水厂操作层顶部1056 m，高于200年一遇洪水位1055.716m。
九、贵钢再生水厂
贵钢再生水厂位于贵阳市花冠路贵钢BRT枢纽站位置，可用地块面积15236 m2（22.85亩）。
贵钢再生水厂上部为BRT交通枢纽，污水厂设计时上部BRT交通枢纽设计已经完成，因此污水厂地下空间的柱网必须与上部建筑完全保持一致，地下空间利用率相比其他三厂略低。
再生水厂操作层顶标高1065m，高于200年一遇洪水位1052.19m。
十、贵棉再生水厂
贵棉再生水厂厂址位于浙江商城内，可用地块面积9240m2（13.86亩）。
贵棉再生水厂上部为商场，可用地是四个厂中最小的，仅13.86亩，地下没有足够的空间，办公、化验等设置在商场内特定区域，在商场未建成之前，设临时综合楼满足生产管理的需要。
设计中与上部商场设计单位密切配合，地下空间的墙柱均需承受上部建筑的荷载，因此投资高于同规模的太慈再生水厂。
再生水厂操作层顶标高1061m，高于200年一遇洪水位1055.716m。
十一、太慈再生水厂
太慈再生水厂位于小车河和南明河交汇处地块，现状为废弃的监狱。可用地块面积11141m2（16.7亩）。
太慈再生水厂可用地非常小， 在地下空间内没有可用做办公的场所，必须将综合楼设置在地面上，由于规划用地为绿地，在综合楼外覆绿以满足规划用地性质的要求。
再生水厂操作层顶标高1064.4m，高于200年一遇洪水位1061.365m。
